| 項目 | 仕様 | 備考 |
|---|---|---|

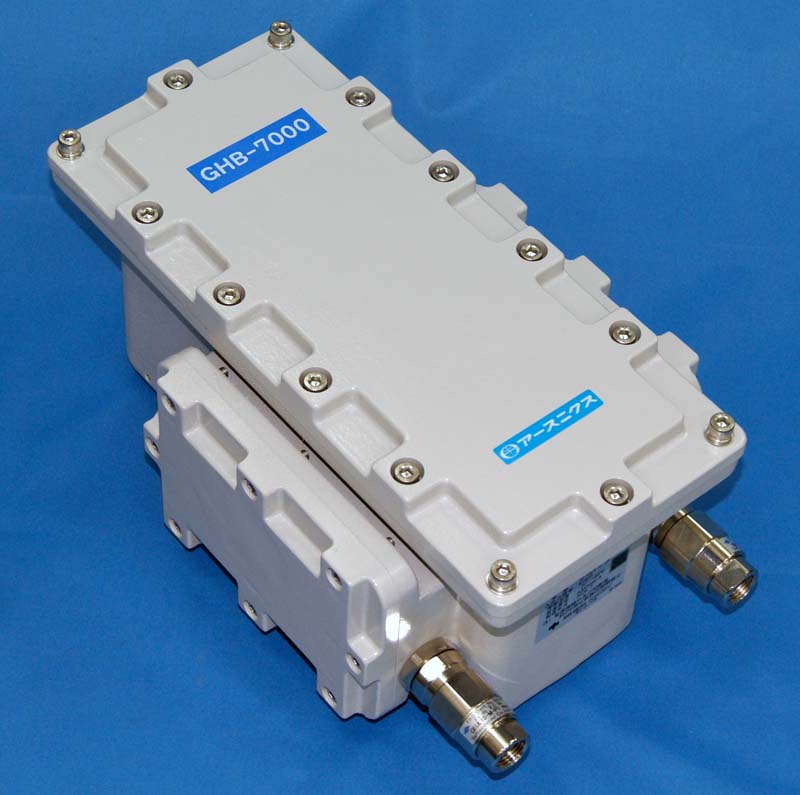

| 名称 | オンライン配管密度計GHB-7000 | |
| 測定方法 | ガンマ線透過方式 | |
| 検出方法 | シンチレーション検出器方式 | |
| 密度測定範囲 | 0 ～ 3.0 g/cm3 | 使用する線源と配管の仕様により測定出来る上限が制限される場合があります |
| 積算時間 可変範囲 |
1 ～ 3,600 Sec（1 Sec毎） | 移動平均の可変範囲 |
| 統計誤差 （2σ） |
0.010 ～ 0.0018 g/cm3 SUS 肉厚3mm配管を使用、密度1.0付近 積算時間120Secの場合 |
使用する線源と配管径、肉厚等により異なります。個別仕様書をご請求下さい |
| 長時間ドリフト | ≦0.001 g/cm3 | |
| 温度依存性 | 0.001 ～ 0.0001 g/cm3/℃ （0 ～ 50℃） |
配管径により異なります |
| 適用配管 | 20A ～ 600A | ＳＧＰ、ＳＴＰＧ、ＳＵＳ、ＶＰなど任意の材料・配管肉厚も自由です |
| 適用流体 | 流体をえらびません | 液体、粉体、スラリーなど |
| 配管表面の 最大温度 |
140℃（max） | |
| 表示 | ＬＣＤモノクロ表示板 表示部大きさ67×33㎜（128×64ドット） 日本語表示 |
|
| 出力 | 4/20mA（500Ωmax） アイソレーション出力 Ａ、Ｂ、２チャンネル |
Ａ、Ｂ各チャンネルはスパン、 積算時間等を独立に設定可能 |
| 使用線源 | 密封ガンマ線源 免除値以下（下限数量以下）の線源を使用した場合は届出不要 |
適用配管により核種が異なります |
| 雰囲気温度 （使用時） （保管時） |
0～50 ℃ -20～60 ℃ |
|
| 湿度 | 0～95 ％ | |
| 保護等級 | 防塵・防水構造IP54準拠 | |
| 防爆構造 | 耐圧防爆構造 Ex dⅡB+H2T4Gb | 水素ガス対応 |
| 通信方式 | RS-422準拠、全２重通信 | 検出部-操作部間 最大１ｋｍ |
| 所要電源 | AC90～110V、50～60Hz、30VA（定常値） | 検出部と操作部にそれぞれに必要 |
| 寸法・重量 | 詳細は仕様書をご請求下さい |

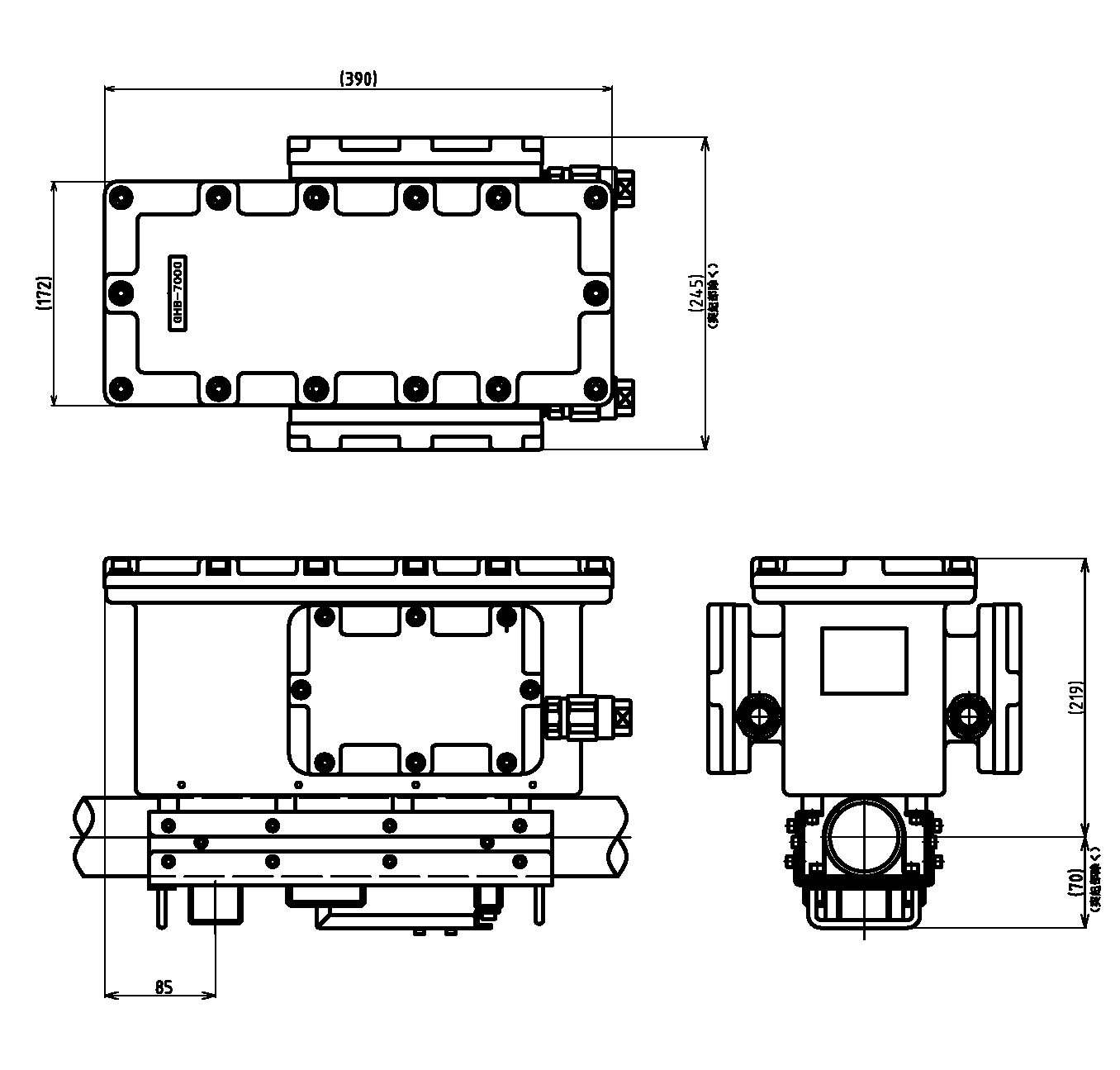

 GHB-7050 （配管50Aサイズ 水素ガス対応 防爆型ガンマ線密度計） |

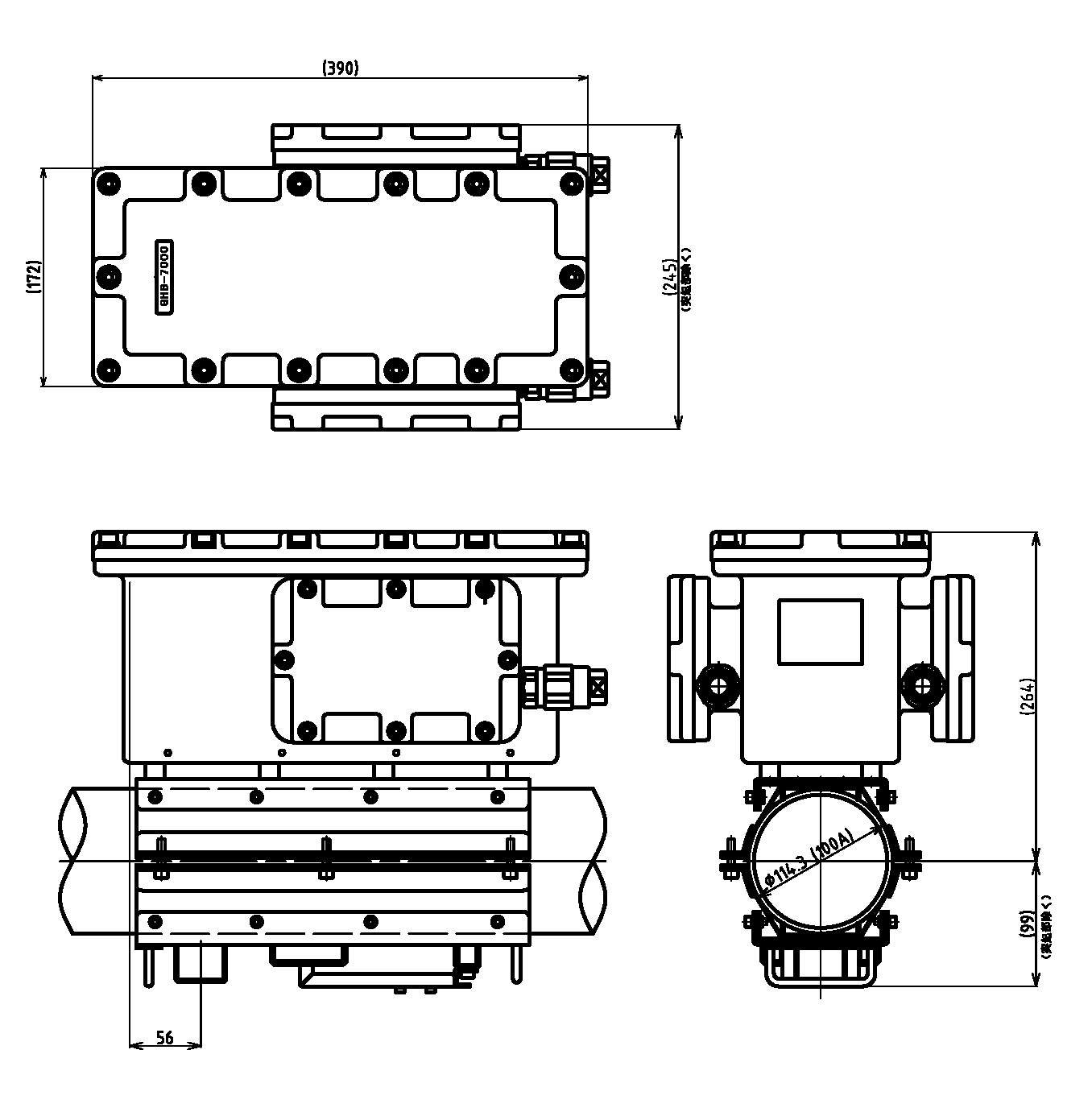

 GHB-7100 （配管100Aサイズ 水素ガス対応 防爆型ガンマ線密度計） |

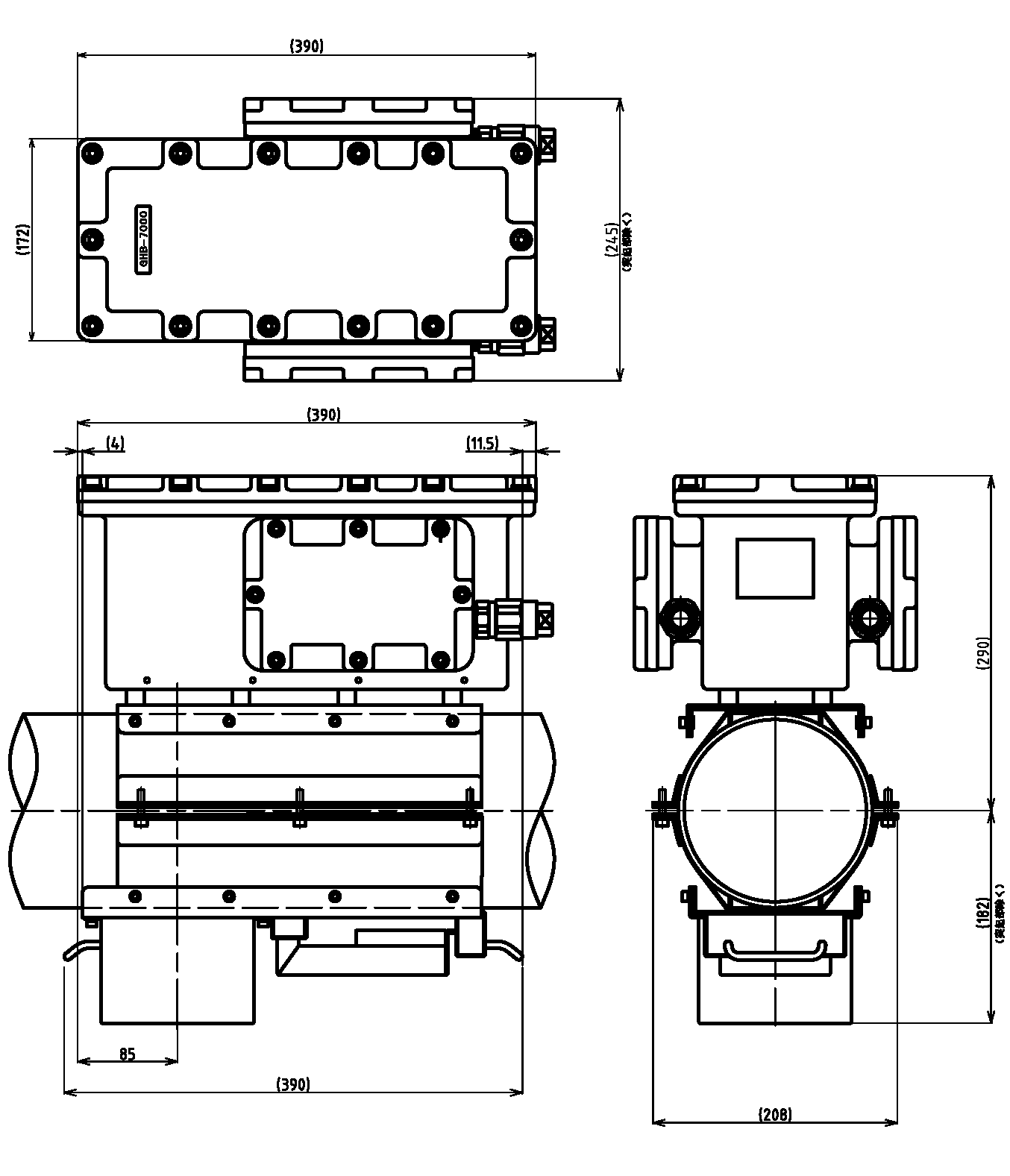

 GHB-7150 （配管150Aサイズ 水素ガス対応 防爆型ガンマ線密度計） |
最終更新日： 2020年7月29日
